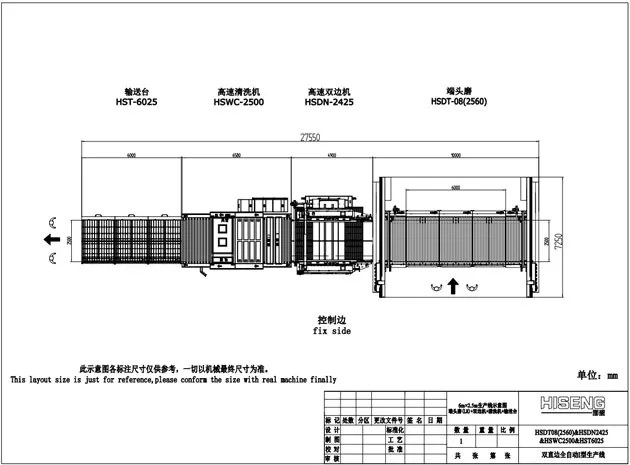

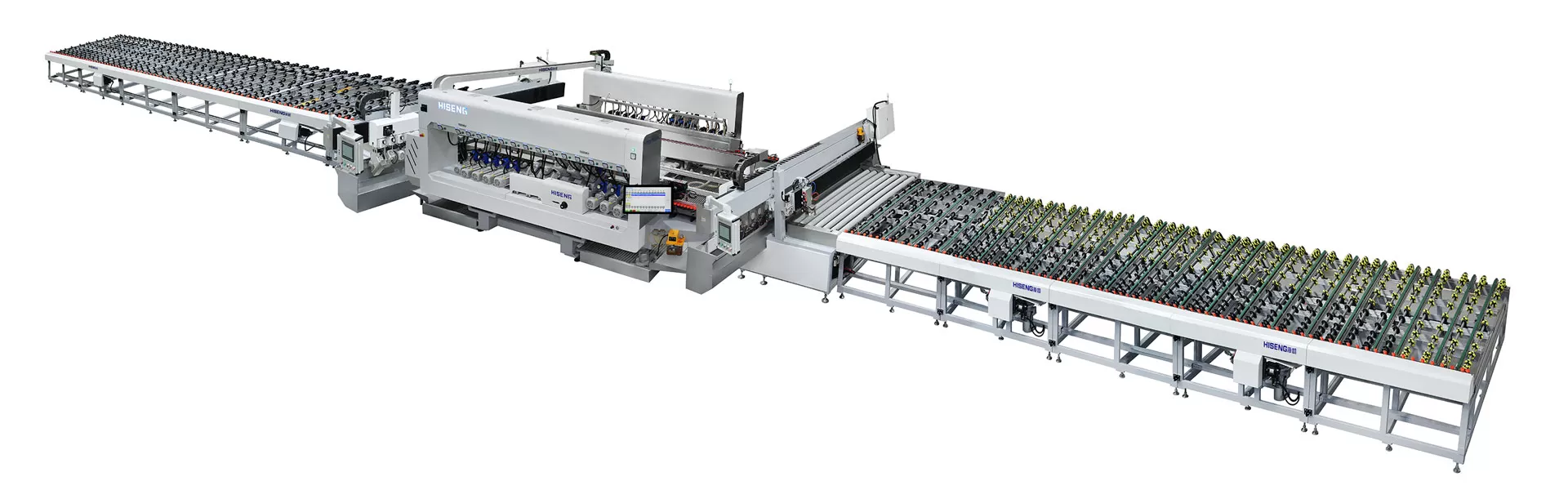

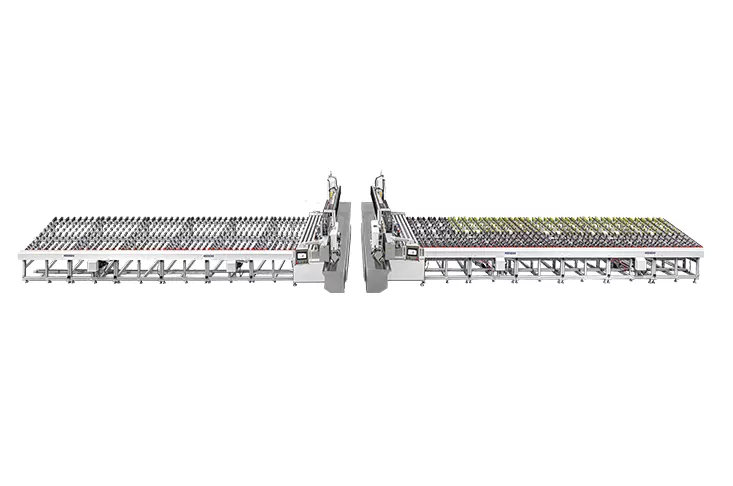

3. Çift edger ile esnek eşleştirme, herhangi bir müşterinin fabrikasına uyabilir.
Cam uzun taraflarını öğütmek için çift edger, cam kısa kenarlarını öğütmek için ilk Jumbo cam ikili Edger.
Bir tarafta çift edger Jumbo cam çift taraflı edgerler.
Tablo, üretim gereksinimlerine uyacak şekilde herhangi bir boyutu artırabilir.
Min cam boyutu: 600*900mm.
Jumbo cam ikili Edger kısa taraftan birini öğütmek için, ortadaki çift edger camı iki uzun tarafı öğütmek için, Jumbo cam ikili Edger başka bir kısa tarafı öğütmek için.

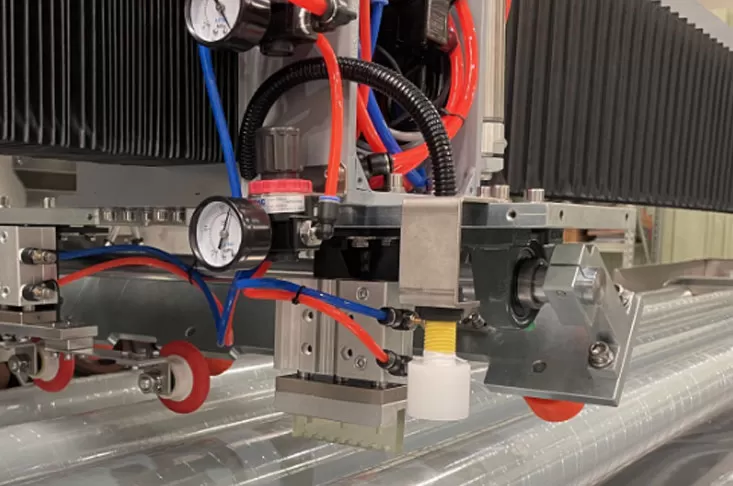

Cam genişliğini ve kalınlığını otomatik olarak ölçme; Genişlik ölçümü için sensör; Kalınlık ölçümü için elektronik cetvel.

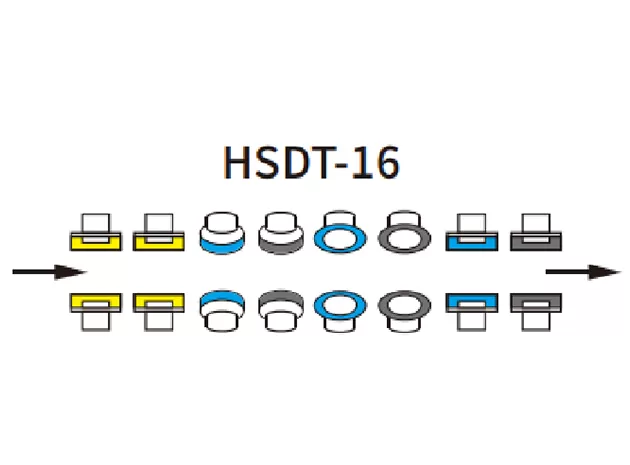

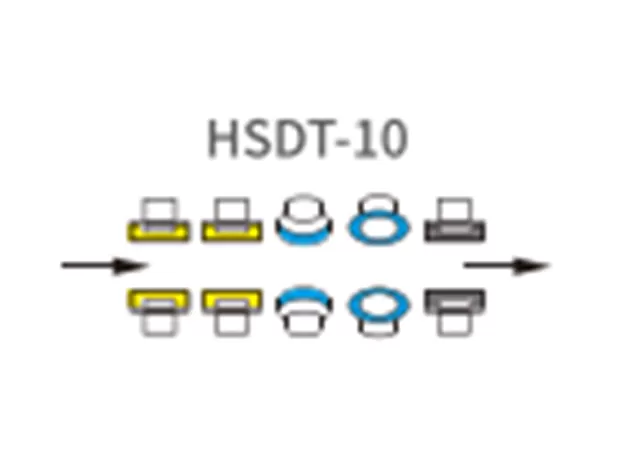

Tekerlek No. | İsim | Şartname | RPM | KW |
1 | Elmas tekerlek (segment) | 100 # φ 150x12x20x8 | 6000 | 4 |
2 | Elmas tekerlek (segment) | 120 # φ 150x12x20x8 | 6000 | 4 |
3 | Reçine tekerlek (Segment) | 240 #φ150x12x25x12 | 4200 | 2.2 |
4 | Reçine tekerlek (Segment) | 240 #φ150x12x25x12 | 4200 | 2.2 |
5 | 10S60 | Φ150 | 2840 | 2.2 |
6 | 10S60 | Φ 150 | 2840 | 2.2 |
7 | Reçine tekerlek (Segment) | 240 #φ150x12x25x12 | 2840 | 2.2 |
8 | WEL800 | Φ 150 | 2840 | 2.2 |

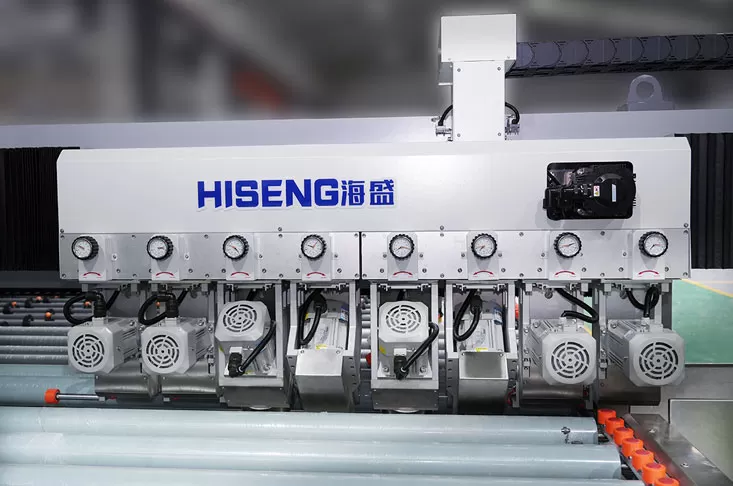

Parlatma ile 8 veya 9 motor;
Tüm servo motorlar tekerlekleri beslemeyi kontrol eder;
Mantaince için kolay.
| Parametre adı | HSDT - 3310 Jumbo cam Bilateral Edger | HSDT - 2510 Jumbo cam Bilateral Edger |
| Cam kalınlığı | 3300 - 10000mm (uzunluk uzatılabilir) | 2500 - 10000mm |
| Kalın cam | 3 - 25mm | 3 - 25mm |
| Iletim hızı | 3 - 30m/dak | 3 - 30m/dak |
| Boyut değişim hızı | 30m/dak | 30m/dak |
| Cam paralel tolerans | ± 0.2mm | ± 0.2mm |
| Cam diyagonal tolerans | ± 0.5mm | ± 0.5mm |
| Pah toleransı | / | / |
| Pah genişliği | ± 0.3mm | ± 0.3mm |
| Düz kenarda maksimum taşlama | 3mm | 3mm |
| Hava gerekli | 0.6 - 0.8mpa | 0.6 - 0.8mpa |
| Çalışma yüksekliği | 900 ± 20mm | 900 ± 20mm |
| Toplam güç | 50KW | 50KW |
